重庆无线供水管网在线监测系统

待议 分享

重庆供水管网在线监测系 统


我公司专业成套无线控制系统,PLC成套控制系统,变频控制柜,软启动控制柜,风机水泵控制系统

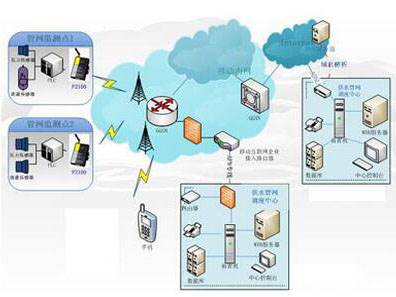

1、供水管网监测管理系统概述 SQL-GE供水管网监测管理系统利用 GPRS 无线网络平台,实时监测输水管道、城市供水管道的压力、流量等信息,并具备报警、趋势记录、结算累计、统计分析等多项功能。监测信息能够自动传输到上面各级主管部门,工作人员可以远程监测全市供水管网的参数情况,及时发现管网故障,提高维护效率、降低损失,保障供水压力平衡、流量稳定。本系统冗余设计具备强大的扩展功能。 2、系统组成结构 SQL-GE供水管网监测管理系统主要包括中心服务器、管网监测系统软件、通信网络平台;数据采集模块、流量计、压力变送器、液位传感器、测控仪表、配电控制机柜及安装附件组成。 (1)主控室基本构成 ◇管网监控中心平台、上位机监控系统软件、GPRS通信网络 ◇中心服务器或计算机 ◇GPRS数据传输模块、数传电台 ◇监控操作箱 (2)现场采集子站基本构成 ◇现场二次采集仪表-----主要包括流量计、流量积算仪、液位传感器,压力传感器等。二次仪表表主要测量管网的累计流量、瞬时流量、管道水温、管道压力、电动阀的开度等数据。并可通过RS-232/RS-485通讯口与GPRS DTU传输模块连接。 ◇GPRS 数据采集远传设备-----采用 GPRS 通讯模式,同时支持常规网络和无线网络;GPRS 传输适应广域数据集成,同时支持模拟量、开关量、数字信号的集成,可通过标准信号模拟量输入和 RS232 或 RS485 通讯线与二次仪表相连。 3、系统功能特点 (1)监测采集功能 o监测采集城市供水管网测点的压力、流量、流向、电压、水质信息 o监测采集各水厂出厂流量、出厂压力、水池水位、 o监测采集水泵工作状态、出口流量、出口压力 (2)手动/自动、远程控制功能 支持手动控制、自动控制、远程控制管网加压泵、水泵的启停,控制模式可切换。 (3)数据显示、查询、存储功能 具有大容量数据存储功能,现场可存储、显示、查询压力、流量等数据及工作参数,并将采集数据主动上报到主控室控制中心。 (4)实时/历史、曲线/报表数据分析 可生成每个测点的压力、流量数据曲线,生成每条管线压力分布曲线,生成各种工作报表;并可查询任意时段的历史数据,历史数据和曲线方便转存和打印。 (5)参数远程设置功能 现场显示被监测设备的工作状态,可以远程读取、修改、设定参数,远程升级设备程序。 (6)实时报警功能 实时显示并记录系统的各种报警信息,如压力的超限、工作电源不正常、非法闯入、通讯故障等报警信息。 (7)多种供电方式 支持电池供电、太阳能供电、市电供电。 (8)维护方便 支持就地、远程设备维护,及时更新设备,确保系统的正常运行。







  2、主要功能

  --监测采集远程液位、水位、温度、压力、流量等参数、

  --监测泵组的启停状态、电流、电压、保护状态;

  --支持手动控制、自动控制、远程控制,控制模式可切换;

  --并可智能轮换泵启动顺序,延长设备使用寿命。

  --工业以太网、GPRS/GSM/3G网络、RS485总线、光纤等多种通讯方式

  --具有大容量数据存储功能,现场可显示、查询监测数据和设备工作参数。

  --电流超限、水位超限、控制柜保护、水泵工作状态变化,立即上报告警信息。


  远程无线GPRS采集控制柜和通讯天线


  内置GPRS采集模块,含发送接收天线

  3、应用领域

  ◇水利(水位、水温、流量、雨量、压力)

  ◇水源井、油井远程监控

  ◇水闸、泵站、变电站、换热站远程监控管理

  ◇水、热、气管网远程监测

  ◇工厂、生活用水

  ◇农田灌溉

  ◇环保监测
